Un combo con un TDA7294 (70W) y un Beyma 10AG/N

Poco a poco iré subiendo fotos de mi nuevo proyecto; un combo con un TDA7294, que alimentado con un trafo 24+24Vac es capaz de suministrar 70W con cargas de 8 ohmios. El altavoz utilizado será un Beyma 10AG/N llamado full-range, por su amplia respuesta en frecuencia. En este caso he optado por una opción acústica simple, pero está claro que una buena caja acústica superaría la calidad de sonido de este combo. Eso sí, en cuanto a portabilidad me parece una elección bastante buena.

Primero, os presento las placas usadas:

1º. Preamplificador con control de tono (bajo, medio y agudo), dos entradas de línea y una de micro. Todo alimentado con un trafo de 12+12Vac a 0.3A y etapa de rectificado.
2º. Amplificador TDA7294 alimentado con trafo 24+24Vac a 3A y etapa de rectificado.

Una vez tuve las placas listas y probadas, comprá algo de madera; concretamente MDF de 19mm al corte. Os pongo las fotos del diseño para el combo:

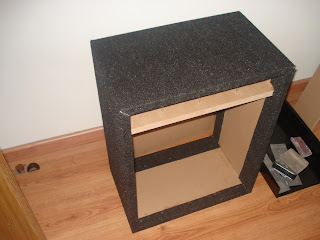

Para mejorar su presentación, lo forro con moqueta de 3mm, negra. Opción barata y bastante resistente. O al menos eso espero.

El próximo paso; agujerear la placa de acero que compré para el panel de control. La he diseñado con FrontDesigner 3.0:

Y el Combo ya terminado:

Espero os haya gustado.
